Противопожарные шторы EI-60 и противодымные шторы E-120



Рулонные противопожарные шторы EI-60 и противодымные шторы E-120. Противопожарные шторы EI-60

Противопожарные шторы EI-60 / Е-120 предназначены для заполнения проемов в пожарных преградах СНиП 21-01.97*

Конструкция противопожарной шторы : представляет собой корпус коробчатого сечения (цельногнутая сварная, сборная конструкция), внутри которого находится намотанное на октагональный вал полотно шторы, внутривальный электропривод. Вертикальные боковые направляющие. Порошковая окраска по каталогу RAL.


Полотно шторы представляет собой специализированный композитный экран из термостойких тканей с показателем пожарной опасности НГ по ГОСТ 30244-89.Для натяжения полотна шторы и плотного прилегания к полу после опускания в нижней части полотна предусмотрена профильная планка, которая при поднятом положении полотна шторы запирает верхний короб. В комплект входит шкаф управления с УС (универсальное устройство – с застекленной тревожной кнопкой).


Технические характеристики ворот рулонных противопожарных штор

№ п/п
Наименование параметра
Величина параметра
1
Габариты корпуса / вертикальных направляющих:
мм
Длина
Рекомендуемая до 6000 /5000
Ширина
250-300 / 120
Высота
250-300 / 120
Материал
1,5 мм стальной лист
Покрытие
Цинкование или порошковая окраска
Цвет
Покаталогу RAL
Полотно шторы:
композитное
Материал
термостойкие ткани с показателем пожарной опасности НГ по ГОСТ 30244-89.
2
Толщина полотна шторы
до 7 мм

Вес
2.8 кг/м²

Цвет
Серебристо-серый / белый
3
Габариты закрываемого проема, мм


Высота
5 000

Ширина
6 000
4
Предел огнестойкости
EI 60 / E 120
5
Время закрывания проема, сек.
Не более 50
6
Напряжение питания привода, В
220
7
Мощность привода, Вт
400-500
8
Масса одного погонного метра корпуса в сборе, кг
20
9
Установленный срок службы, лет
Не ограничен
Противопожарные завесы


Технологическое задание на взаимодействие с инженерным и технологическим оборудованием объекта:

  • Привод внутривальный.
  • Тип электродвигателя – однофазный 220 В.
  • Максимальный ток потребления – 2,5 А.
  • Категория электроснабжения по ПУЭ - I.
  • Кабель электроснабжения – NUM 3х1,5 (либо аналогичный) подводится к корпусу шторы со стороны привода. Свободный конец не менее 3-х метров, замотанный в бухту.
  • Кабель управления от системы АППЗ объекта (с нормально разомкнутым контактом) подводится к корпусу шторы со стороны привода


 Применение:
- музеи и хранилища
- офисные центры
- производственные помещения

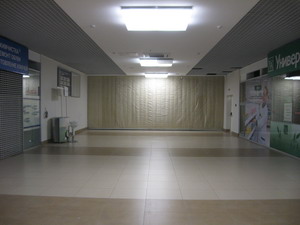

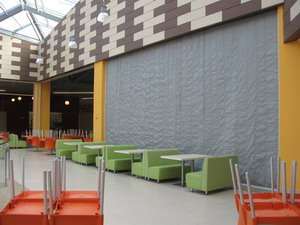

- торговые центры

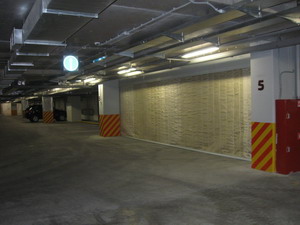

- подземные паркинги
- больницы
- общественные здания
- выставочные комплексы

.
